Описание
Назначение
В помещениях категорий А и Б по взрывопожарной опасности предусматриваются наружные легкосбрасываемые ограждающие конструкции, выполняющие функцию предохранительного противовзрывного устройства, обеспечивающего безопасные нагрузки при взрыве газо-, паро-, пылевоздушной смеси. Виды легкосбрасываемых конструкций принимаются в соответствии с требованиями СП 56.13130.2021.
Конструкции легкосбрасываемые смещаемого типа являются наиболее эффективными как в плане обеспечения защиты несущих конструкций зданий от разрушения в случае возникновения внутреннего аварийного дефлаграционного взрыва, так и в плане обеспечения комфортных условий эксплуатации.
Состав смещаемых легкосбрасываемых конструкций
Смещаемые элементы конструкций - панели трехслойные стеновые (сэндвич панели)
- Системы креплений для легкосбрасываемых смещаемых сэндвич-панелей состоящих из:
- Предохранительных запорных устройств (ПЗУ) - разрушаемых узлов крепления (УКР);
- Кронштейнов крепления смещаемых элементов конструкций;
- устройств опорно-стабилизирующих
- Устройств тросовых страховочных;
- Материалов для устройства швов монтажных узлов примыкания конструкций к стеновым проемам;
- Деталей наружного и внутреннего обрамления проема;
- Элементов временного крепления конструкций (технологическое крепление).
Характеристики легкосбрасываемых конструкций:
Предварительное расчетное давление «сброса» конструкций Q≤ 2,5 кПа (254 кгс/м2). Коэфф. надежности узлов крепления по отрицательным ветровым нагрузкам γ f > 1,4 (При уточнении данных возможны изменения);
Нам доверяют
Инженерная страховка вашего объекта от катастрофы
При взрыве внутри помещения давление нарастает за доли секунды. Разрушаемые узлы крепления сэндвич-панели срабатывают при расчётном значении — панель целиком смещается наружу и открывает проём. Ударная волна выходит через образовавшееся отверстие в стене, несущие конструкции остаются целыми. Панельное решение незаменимо для глухих стен, где невозможно установить окна или витражи, а также для объектов, которым требуется максимальная площадь сброса давления.
Испытание нашей продукции
Давление вскрытия 1.5 кПа. Системы креплений для ЛСКП-ПТС (панели)
Давление вскрытия 2.5 кПа. Системы креплений для стендовых сэндвич-панелей
С нашими системами 99% зданий спасены от обрушения
Без ЛСК
Энергия взрыва не находит выхода. Давление разрушает несущие конструкции, происходит частичное или полное обрушение здания и тотальное разрушение оборудования. Глухая стена из обычных сэндвич-панелей на штатном крепеже работает как барьер — вся энергия бьёт по каркасу.
С ЛСК
Сэндвич-панель смещается наружу целиком, освобождая проём максимальной площади. Разрушительная энергия направляется наружу. Каркас здания остаётся целым, повреждения локализованы. Страховочные тросы удерживают панель от неконтролируемого разлёта.
Для каких объектов
Газовые котельные
Помещения категории А с газовым оборудованием
Химические производства
Цеха с взрывоопасными средами категории Б
Нефтегазовые объекты
ГПЗ, УКПГ, ДНС, ЦППН и другие объекты
Зерноперерабатывающие предприятия
Мукомольные заводы, элеваторы, комбикормовые
Компрессорные и насосные станции
Объекты магистральных газопроводов, перекачка легковоспламеняющихся жидкостей
И другие объекты
Склады ГСМ, насосные, котельные, цеха категорий А и Б по СП 4.13130.2013
Характеристики
| Обозначение | ЛСКП‑ПТС/Пр/С |
|---|---|
| Тип конструкции | Панельная смещаемая с разрушаемыми узлами крепления |
| Тип панели | Панели трёхслойные стеновые (сэндвич-панели) с минераловатным или ППУ-утеплителем |
| Толщина панели | от 50 до 250 мм (по проекту) |
| Давление вскрытия | от 0,7 кПа (рассчитывается индивидуально под объект) |
| Предельное давление сброса | Q ≤ 2,5 кПа (254 кгс/м²) |
| Коэфф. надёжности по ветру | γf > 1,4 |
| Диапазон размеров | Определяется проектом (типовые панели шириной 1000–1200 мм, длиной до 12 000 мм) |
| Соответствие | ГОСТ Р 71940‑2025, СП 56.13130.2021 |
| Пожарный сертификат | НСОПБ.RU.ЭО.ПР.318.Н.00039 |
| Комплектация | Разрушаемые узлы (ПЗУ/УКР) + кронштейны + страховочные тросы + крепёж + паспорт |
| Срок производства | от 5 рабочих дней |
| Доставка | Вся Россия, от Калининграда до Сахалина |
Реальные аварии: ЛСК сработали, здания устояли
Здание устоялоОмский завод синтетических материалов
Омская область
Здание устоялоУстановка КПГ Марковского НГКМ
Иркутская область
Здание устоялоНовоуренгойский ГПЗ, завод подготовки газа
ЯНАО, Новый Уренгой
Здание устоялоВерхнечонское газоконденсатное месторождение
Иркутская область
Ни один конкурент не предоставляет открытые данные о срабатывании при реальных авариях. Наша продукция прошла проверку не только в лаборатории, но и на реальных объектах.
Сертификаты и нормативы

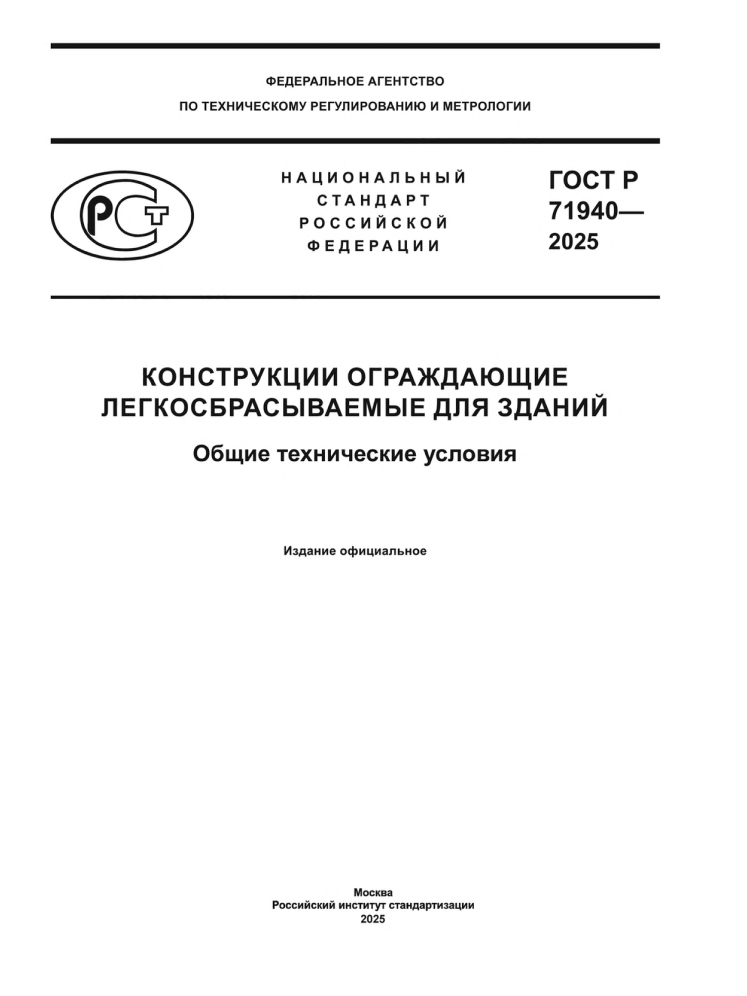

ГОСТ Р 71940‑2025
Конструкции ограждающие легкосбрасываемые для зданий. Общие технические условия
Сертификат соответствия
Сертификат соответствия требованиям пожарной безопасности. Номер: НСОПБ.RU.ЭО.ПР318.Н.00035

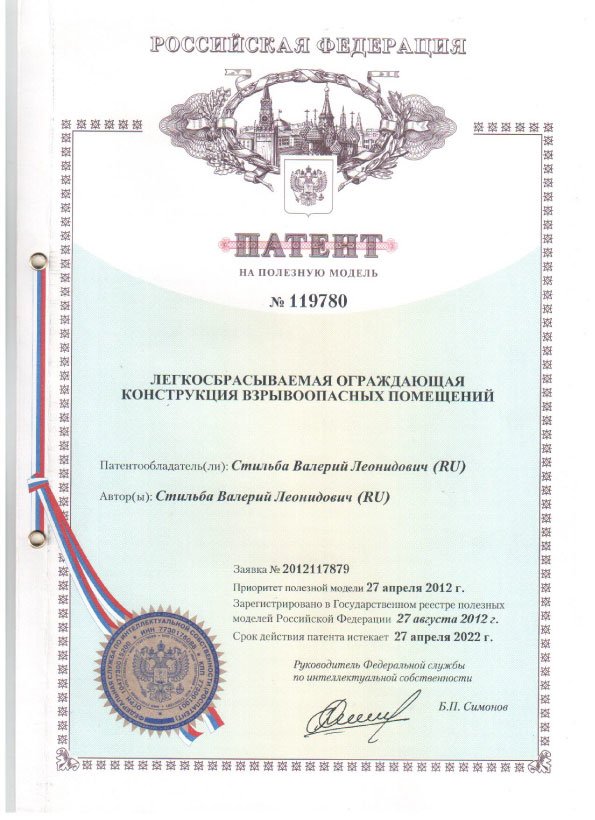

Патент на полезную модель № 119780
Легкосбрасываемая ограждающая конструкция взрывоопасных помещений
Как мы работаем
Вы описываете объект: тип помещения, категорию взрывоопасности, количество и размеры проёмов, либо присылаете проектную документацию
Инженер консультирует по площади ЛСК, подбирает тип конструкции и определяет давление вскрытия и количество продукции. Данная услуга является бесплатной
Вы получаете КП с ценой, сроками производства, условиями поставки и полным перечнем комплектации
Подписание технического задания. Данный этап важен - на нём подписывается документ, в котором указываются все требования, чтобы производство сделало именно то, что нужно вам.
Изготавливаем системы крепления на собственном производстве в Тюмени. Отгружаем в любой регион России от 5 рабочих дней
Предоставляем альбом технических решений и инструкции по монтажу. При необходимости — авторский надзор и консультации на объекте
Не только стеновые сэндвич-панели
Изготовим под вашу задачу
Нестандартные размеры, особые условия объекта или специфика проекта — подготовим решение и документацию под ваши требования
